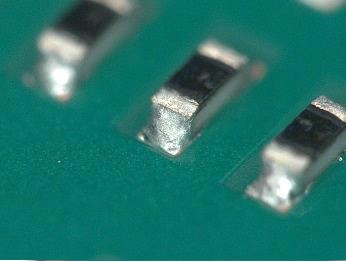

Результат оплавления при использовании трафарета толщиной 80 мкм для элемента 0603M

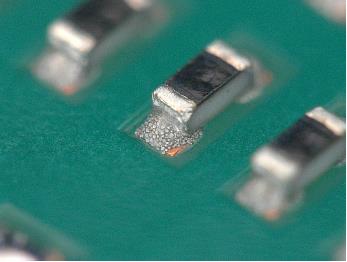

Обычная паста S3X58-M500-4
Технические характеристики:
| Паяльная паста | S3X58-M500-4 | S3X70-M500-4 | |
| Состав сплава | Sn 96,5%, Ag 3%, Cu 0,5% | Sn 96,5%, Ag 3%, Cu 0,5% | |
| Форма частиц | сферическая | сферическая | |
| Размер частиц (µm) | 20-38 | 10-25 | |
| Температура плавления сплава (°C) | 217-219 | 217-219 | |
| Содержание галогенов | 0,0 | 0,0 | |
| Тип флюса *1 | ROL0 | ROL0 | |
| Содержание флюса (%) | 11.5 ± 0.5 | 11.5 ± 0.5 | |
| Вязкость (Pa.S) *1 | 220 ± 30 | 220 ± 30 | |
| Коррозия медной пластины *3 | соответствует | соответствует | |
| Время жизни после нанесения | > 48 часов | > 48 часов | |
| Время хранения при температуре 0-10°C | 6 месяцев | 6 месяцев | |
* 1 вискозиметр Малькольма спирального типа, PCU-2 при 25 °C, 10 об/мин
* 2 в соответствии со стандартом JIS
Техническая документация:
