Паяльная паста с высокой смачиваемостью KOKI SS(SE,SSA)48-M1000-3

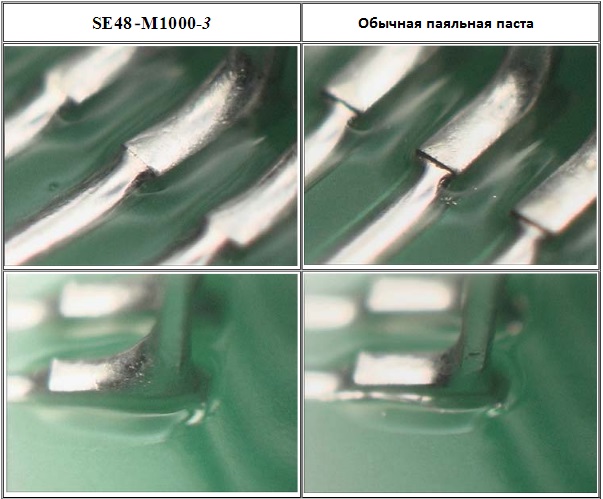

Безотмывочная паяльная паста для трафаретной печати с высокой смачиваемостью, размер частиц 20 ~ 45 μm, время жизни после нанесения более 24 часов, флюс ROL 0 (слабоактивный, не требующий отмывки), содержание флюса 10%. Дополнительные возможности: SS(SE,SSA)48-M1000-3 - размер частиц 20 ~ 38 μm. Отличная смачивающая способность гарантирует высочайшую надежность паяных соединений даже для компонентов с плохой способностью к смачиванию и позволяет отказаться от пайки в азотной среде. Паяльная паста обеспечивает высококачественную длительную печать компонентов с шагом 0,5 мм (20 mil) и 0,4 (16 mil), а тщательно подобранные тиксотропные материалы гарантируют стойкость к растеканию при предварительном нагреве и значительно уменьшают распространение перемычек и капель припоя. Бесцветные остатки флюса обеспечивают отличный косметический вид и не препятствуют контролю качества. Паяльная паста с высокой смачиваемостью KOKI SS(SE,SSA)48-M1000-3 соответствует тестам Bellcor (коррозия медной пластины, содержание галогенов, сопротивление изоляции остатков, электромиграции) GR-78-core. SSA48-M1000-3 (Sn62.6 Pb36.8 Ag2 Sb0.2) обладает «Anti-Tombstone» эффектом (препятствует подъему чипа при печати). Поставляется в упаковке: банка 0,5 кг, SEMKO-картридж 600 г.

Технические характеристики:

Паяльная паста:	SS48-M1000-3	SE48-M1000-3	SSA48-M1000-3
Состав сплава (%):	Sn 62%, Pb 36%, Ag 2%	Sn 63%, Pb 37%	Sn 62.6%, Pb 36.8%, Ag 0.4%, Sb 0.2%
Форма частиц	Сферическая	Сферическая	Сферическая
Размер частиц (мкм):	20-45	20-45	20-45
Температура плавления сплава (°C):	179-183	183	179-190
Содержание галогенов (%):	0,0	0,0	0,0
Поверхностное сопротивление остатков, до увлажнения (Ом):	> 10¹²	> 10¹²	> 10¹²
Поверхностное сопротивление остатков, после увлажнения ^{* 1} (Ом):	> 10¹¹	> 10¹¹	> 10¹¹
Удельное сопротивление водного раствора ^{* 2} (Ом x см):	> 2x10⁴	> 2x10⁴	> 2x10⁴
Смачивание припоем (%):	> 90	> 90	> 90
Тип флюса	ROL0	ROL0	ROL0
Содержание флюса (%)	10±0,5	10±0,5	10±0,5
Вязкость ^{* 3}Pa.s	1900±10%	1900±10%	1900±10%
Коррозия медной пластины ^{* 4}	соответствует	соответствует	соответствует
Время жизни после нанесения	> 24 часа	> 24 часа	> 24 часа
Время хранения при температуре 20 °C:	1 месяц	1 месяц	1 месяц
Время хранения при температуре 5~10 °C:	6 месяцев	6 месяцев	6 месяцев

^{* 1} 40°C90%RHx96Hr

^{* 2} в соответствии со спецификациями MIL

^{* 3} вискозиметр Малькольма спирального типа, PCU-2 при 25 °C, 10 об/мин

^{* 4} в соответствии со стандартом JIS

Хранить в холодильной камере при температуре 5-10 °C. Не замораживать!

Паяльная паста с высокой смачиваемостью KOKI SS(SE,SSA)48-M1000-3

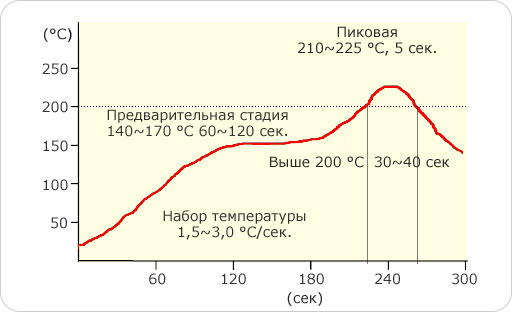

Рекомендуемый термопрофиль
